광케이블 또는 전선 등의 포설 시 발생하는 마찰계수 최소화를 위해 내면에 실리콘 도포처리 하여 기존 내관의 80%이상 마찰계수를 감소시켰으며, 5가지 색상으로 시공상의 편의를 최대화 했습니다.
보다 자세한 정보를 보시려면, 아래를 클릭하세요.
제품소개
홈 제품소개 파이프 시스템
광통신 케이블 보호관 COD관
도심형 인프라 시설, 통신, 도로교통망 구축과 데이터센터 내외부 등 광범위하게 사용되는 케이유피피의 통신용 케이블 보호관 시리즈는 우수한 물리적 강도와 편리한 시공으로

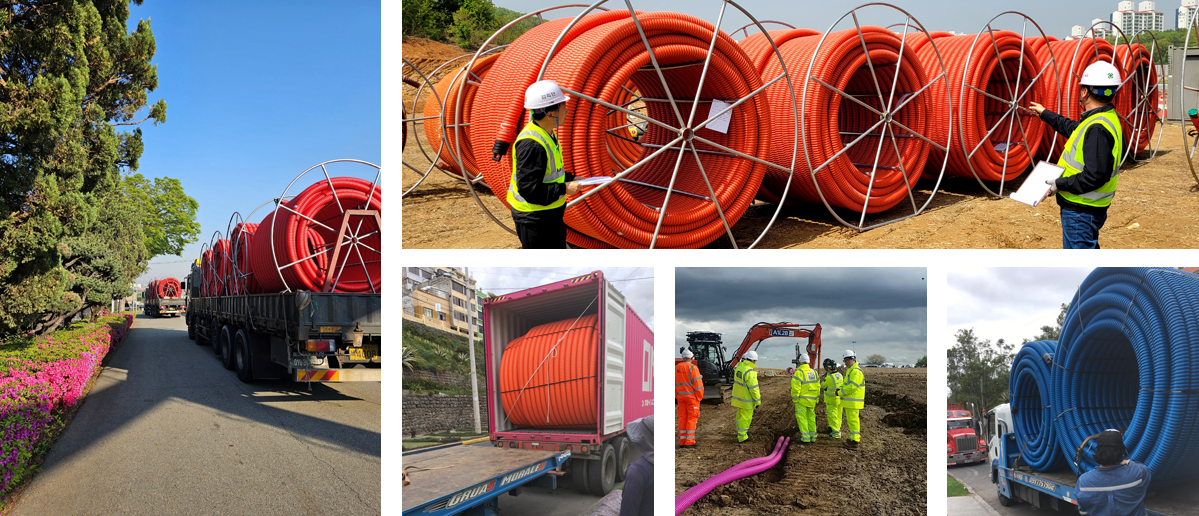

국내외 주요 통신사, 건설사, 도로공사, 철도공사등에서 시공되고 있습니다.

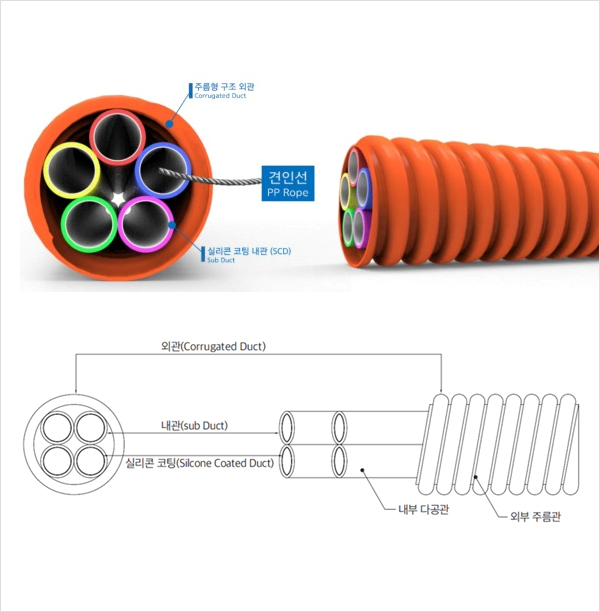

COD관의 특징
-
- PE의 특성상 외부의 충격에 대한 저항성이 뛰어납니다.
외부 Corrugate 형상은 외부 하중과 충격에 매우 강하며
토압에 의한 변형이 없습니다.
- PE의 특성상 외부의 충격에 대한 저항성이 뛰어납니다.
-
- 원재료인 HDPE는 동절기에 파손이 없습니다.
-
- 내·외부 일체형 제품으로 단일공정으로 시공되어 내관 시공의
번거로움 없어 공사 기간이 단축됩니다.
- 내·외부 일체형 제품으로 단일공정으로 시공되어 내관 시공의
-
- 내관의 내측면이 실리콘으로 코팅이 되어 케이블 입선시 저항이
감소되어 케이블 포설 작업이 용이합니다.
- 내관의 내측면이 실리콘으로 코팅이 되어 케이블 입선시 저항이
| 규격 | 치수 | ||||||
|---|---|---|---|---|---|---|---|
| 호칭 | 내관 | 외관 | |||||
| 내관 외경 | 내관 내경 | 내관 두께 | 외관 외경 | 외관 내경 | 피치 | ||
| 22mm×5 | 90 | 26.6±0.5 | 22.0±0.5 | 2.3±0.5 | 93.0±2 | 70.0±2 | 25.4±1 |
| 28mm×3 | 90 | 33.0±1 (33.7~34.4) | 28.0±1 (28.72~29.85) | 2.5±0.5 (2.05~2.60) | 93.0±2 (91.34~92.30) | 72.0±2 (67.68~69.45) | 25.4±1 (24.7~25.0) |
| 22mm×7 | 100 | 26.6±0.5 | 22.0±0.5 | 2.3±0.5 | 100±2 (100.2~100.6) | 78±2 (77.06~79.23) | 24.5±1 (24.9~25.2) |
| 25mm×5 | 100 | 29.6±0.5 (29.30~29.60) |
25±1 (24.70~25.25) | 2.3±5 (2.01~2.42) | 100±2 (100.2~100.6) | 78±2 (77.06~79.23) | 24.5±1 (24.9~25.2) |
| 28mm×4 | 100 | 33.0±1 (33.90~34.05) | 28.0±1 (28.97~29.63) | 2.5±0.5 (1.94~2.69) | 100.0±2 (101.2~101.5) | 79.0±2 (78.05~78.09) | 25.4±1 (25.0~25,2) |
| 28mm×5 | 110 | 34.0±1 (33.86~34.05) | 28.0±1 (28.83~29.94) | 2.5±0.5 (1.70~2.63) | 112.0±2 (112.4~130.0) | 90.0±2 (88.68~89.93) | 25.4±1 (25.1~25.4) |
| 32mm×4 | 110 | (38.0) (38.50~38.80) | 32.0±0.5 (32.84~34.12) | 3.0±0.5 (2.19~2.90) | 112.0±2 (111.71~112.12) | 90.0±2 (88.44~88.99) | 25.0±2 (24.7~25.0) |
| 25mm×7 | 112 | 29.6±1 | 25±1 | 2.3±0.5 | 112.0±2 | 90.0±2 | 25.4±1 |
| 36mm×3 | 112 | 43.0±1 | 36.0±1 | 3.0±0.5 | 112.0±2 | 90.0±2 | 25.4±1 |
| 36mm×4 | 120 | 42.0±1 | 36.0±1 | 3.0±0.5 | 123.0±2 | 100.0±2 | 25.4±1 |
| 50mm×3 | 160 | 59.0±1 (59.40) | 50.0±1 (49.88~50.45) | 4.5±0.5 (4.15~5.30) | 160.0±3 (158.8) | 125.0±3 (124.45) | 37.4±1 (37.6) |
| 28×2 + 36×1 (혼합3공) |
100 | 33.0±1 (33.7~34.4) | 28.0±1 (28.72~29.85) | 2.5±0.5 (2.05~2.60) | 100.0±2 (98.0~102.0) | 82.0±2 (80.00~84.00) | 25.0±1 (24.0~26.0) |
| 42.0±1 (41.00~43.00) | 36.0±1 (35.00~37.00) | 3.0±0.5 (2.50~3.50) | 100.0±2 (98.0~102.0) | 82.0±2 (80.00~84.00) | 25.0±1 (24.0~26.0) | ||
| 26×4 + 36×1 (혼합5공) |
112 | 31.0±1 | 26.0±1 | 2.5±0.5 | 112.0±2 | 90.0±2 | 25.4±1 |
| 42.0±1 | 36.0±1 | 3.0±0.5 | 112.0±2 | 90.0±2 | 25.4±1 | ||
| 48×1 + 28×2 (혼합3공) |
112 | 56.0±1 | 48.0±1 | 4.0±0.5 | 112.0±2 | 90.0±2 | 25.4±1 |
| 34.0±1 | 29.0±1 | 2.5±0.2 | 112.0±2 | 90.0±2 | 25.4±1 | ||
| 36×2 + 28×2 (혼합4공) |
112 | 43.0±1 | 36.0±1 | 3.0±0.5 | 112.0±2 | 90.0±2 | 25.4±1 |
| 34.0±1 | 29.0±1 | 2.5±0.5 | 112.0±2 | 90.0±2 | 25.4±1 | ||

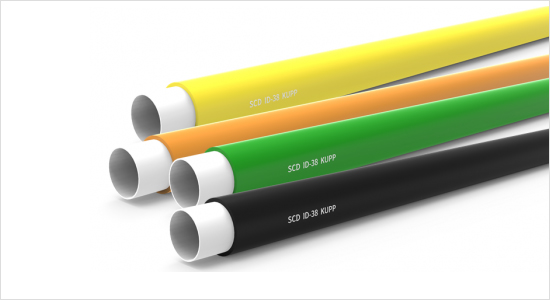

광통신 케이블 보호관 SCD관
SCD관

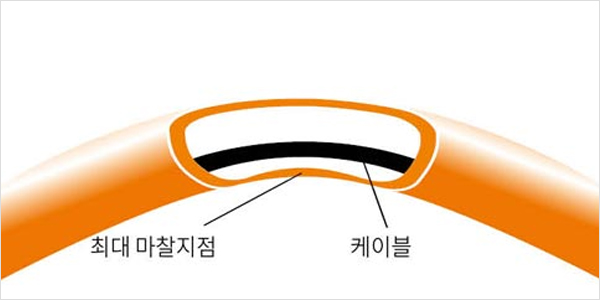

광케이블이 뛰어난 윤활성을 지닌 실리콘 위를 통과하게 되므로 열 발생 저지, 마찰계수 감소 등의 효과로 용이한 포설 및 케이블 보호 효과가 있습니다.
SCD 일반제품

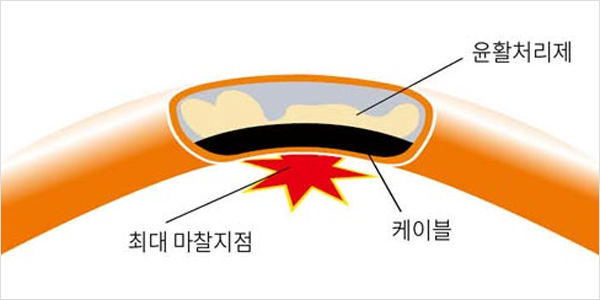

마찰열이 발생하므로 윤활제 도포를 해야하며, 굴곡된 부분에서는 윤활제를 밀어내게 되므로, 케이블과 내관이 직접 맞닿게 되면 포설 시 마찰계수가 높아져서 케이블 손상의 원인이 됩니다.
